Ayuda con instalación de red en casa

moreno6800

Nuevo
Registrado
24 Dic 2021
Mensajes
4
Puntos
1
Edad
26
Hola !

Tiro de ayuda porque me estoy volviendo loco.
He hecho una instalación de red en casa, llevando cable conectado directamente desde el router a distintas habitaciones. De ahí he cortado el cable y he puesto toma de rj45 en la pared con tipo A (dejo diagrama para entender).
Todo el cableado que he utilizado es ETHERNET CAT 5E.
Estoy con Jazztel y tengo contratados 300mb simétricos.

El problema está en que cuando conecto directamente el pc al router, me llegan los 300mb sin problemas (280-290 más o menos).
Pero sin embargo, cuando conecto el pc a la toma de la pared (que de esa toma está directamente conectado al router) no me llegan siquiera 100 mb, llegando a 80-90.

No sé donde está el fallo y la verdad que me estoy volviendo un poco loco, he estado pensando en llamar a Jazztel, por si el servicio técnico me lo pudiese arreglar, pero no sé si me cobraran por ello o no.

(Por si es de interés, el cableado está en tubos en los que pasan cables de luz de la casa, es decir, no pasa por un tubo especial en el que es solamente para la toma de internet)

Muchas gracias !



FREEMAN

...
Registrado
22 May 2014
Mensajes
5.806
Puntos
113
Edad
56
Hola !

Tiro de ayuda porque me estoy volviendo loco.
He hecho una instalación de red en casa, llevando cable conectado directamente desde el router a distintas habitaciones. De ahí he cortado el cable y he puesto toma de rj45 en la pared con tipo A (dejo diagrama para entender).
Todo el cableado que he utilizado es ETHERNET CAT 5E.
Estoy con Jazztel y tengo contratados 300mb simétricos.

El problema está en que cuando conecto directamente el pc al router, me llegan los 300mb sin problemas (280-290 más o menos).
Pero sin embargo, cuando conecto el pc a la toma de la pared (que de esa toma está directamente conectado al router) no me llegan siquiera 100 mb, llegando a 80-90.

No sé donde está el fallo y la verdad que me estoy volviendo un poco loco, he estado pensando en llamar a Jazztel, por si el servicio técnico me lo pudiese arreglar, pero no sé si me cobraran por ello o no.

(Por si es de interés, el cableado está en tubos en los que pasan cables de luz de la casa, es decir, no pasa por un tubo especial en el que es solamente para la toma de internet)

Muchas gracias !


Hola.

Debes tener en cuenta la tarjeta de RED que tiene el equipo o dispositivo si soporta mas de 100 Mbps.
Algunos equipos PC de sobremesa, o portátiles antiguos, o TV, no admite más de 100 Mbps,
y por lo tanto, necesitan cambiarle la tarjeta de RED por una de un Giga, o 1000 Mbps.

Por otra parte, normalmente el modelo adecuado CAT 6 es el que se utilizan en tubos en los que pasan cables de luz de la casa.

¿Has comprobado con el mismo PC que te coge los 300 Mbps en los distintos puntos que llega el cable?


Raul_elx

Chapuzas Senior
Registrado
29 Ago 2017
Mensajes
51
Puntos
8
Buenas,

Lo primero, nunca es buena idea pasar cables de red junto a cables "eléctricos" y si no puedes hacerlo de otra manera debes usar STP, ya como opinión personal deberías haber puesto un CAT6/7. No sé si habrás usado el cable mallado (STP) de ser que no, puede ser ese el problema, como te comento suele ser eso o si te es fácil quitar la toma prueba a comprar unos metros de STP colócale la toma antes de pasarlo por pared y prueba, también puede que tengas alguna conexión algo suelta en alguna de las puntas del cable, puedes revisar eso antes de cambiar nada.


RetroBixo

Comecocos Interdimensional
Registrado
4 Oct 2019
Mensajes
2.136
Puntos
113
Ponlo todo con el tipo B que es lo más extendido y prueba.




Lo del cable mallado da igual si no se hace bien y se conecta a masa.


moreno6800

Nuevo
Registrado
24 Dic 2021
Mensajes
4
Puntos
1
Edad
26
Hola!

Revisándolo ahora con mi padre, hemos comprobado que todo el cable es tipo B y que la toma de la pared se hizo en B también.

Donde creéis que puede estar el fallo ? mal crimpado?

Esta tarde vamos a volverlo a crimpar por si fuese ese el fallo, os voy diciendo.

Gracias por la ayuda.


moreno6800

Nuevo
Registrado
24 Dic 2021
Mensajes
4
Puntos
1
Edad
26
Hola.

Debes tener en cuenta la tarjeta de RED que tiene el equipo o dispositivo si soporta mas de 100 Mbps.
Algunos equipos PC de sobremesa, o portátiles antiguos, o TV, no admite más de 100 Mbps,
y por lo tanto, necesitan cambiarle la tarjeta de RED por una de un Giga, o 1000 Mbps.

Por otra parte, normalmente el modelo adecuado CAT 6 es el que se utilizan en tubos en los que pasan cables de luz de la casa.

¿Has comprobado con el mismo PC que te coge los 300 Mbps en los distintos puntos que llega el cable?
Me llegan los 300 mb si lo conecto directamente al router, en cuanto lo conecto a la toma de red de la pared, se limita a 100.

Por lo que creo que el fallo estará en el crimpado, ya que comprobando cableado hemos visto que está en tipo B y cuando se puso la toma de red de la pared, se hizo con esquema tipo B directo. Por lo que a lo mejor el fallo está en que se crimpó mal


moreno6800

Nuevo
Registrado
24 Dic 2021
Mensajes
4
Puntos
1
Edad
26

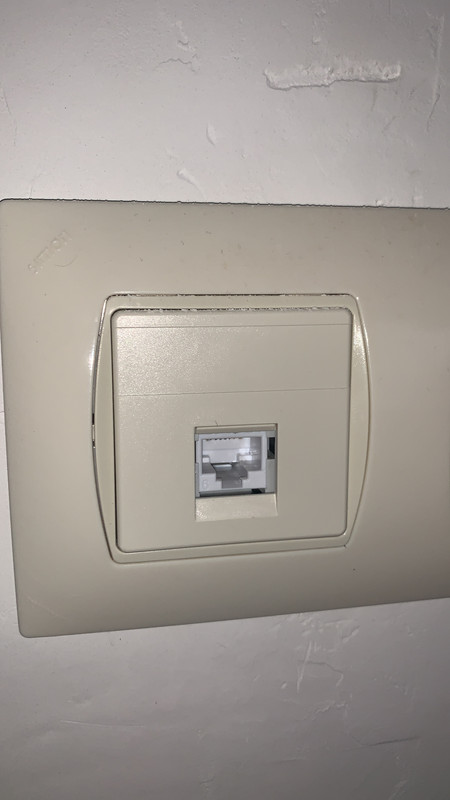

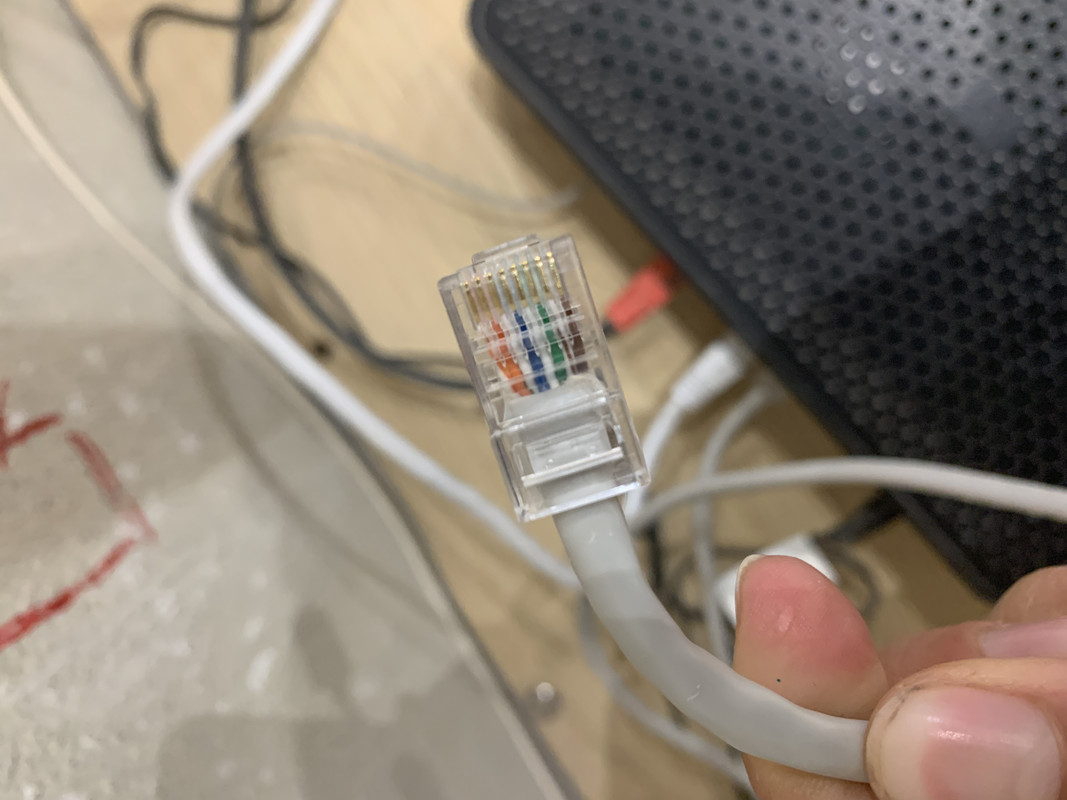

Os adjunto foto del cableado para que veáis












RetroBixo

Comecocos Interdimensional
Registrado
4 Oct 2019
Mensajes
2.136
Puntos
113
Revisa bien las rosetas y no te fíes del cable, se está vendiendo mucho CCA de aleación y no cobre que no cumple ni de lejos con la categoría que debe.


rober8asturias

Moderador
Miembro del equipo
Registrado
13 Nov 2014
Mensajes
1.040
Puntos
63
Edad
28
Hola,
Casi con total seguridad los RJ45 hembra de la pared son de un standard inferior a 5E. Puedes comprobarlo crimpando un cabezal en lugar de la hembra y probando, si tienes 300Mb en ese extremo... voila.
