Medieval chess scene P5 Casemod by DeKa modder
- Autor DeKa
- Fecha de inicio
- Estado
Estoy contigo, de cara a una competicion cumplir con la fecha es primordial, ya que otros competidores han podido dejar de lado ciertas ideas por falta de tiempo. De todas formas, me parece bien que penalice la puntuacion y no descalifique directamente, ya que se perderian los estupendos trabajos que estamos viendo por parte de todos.
Por cierto, esta cogiendo muy buena pinta el tema! animo!
ElLokoGomez
Chapucillas
- Registrado
- 17 Ene 2017
- Mensajes
- 121
- Puntos
- 0
DeKa
De profesión Chapuzas
- Registrado
- 6 Jul 2014
- Mensajes
- 312
- Puntos
- 28
- Edad
- 47

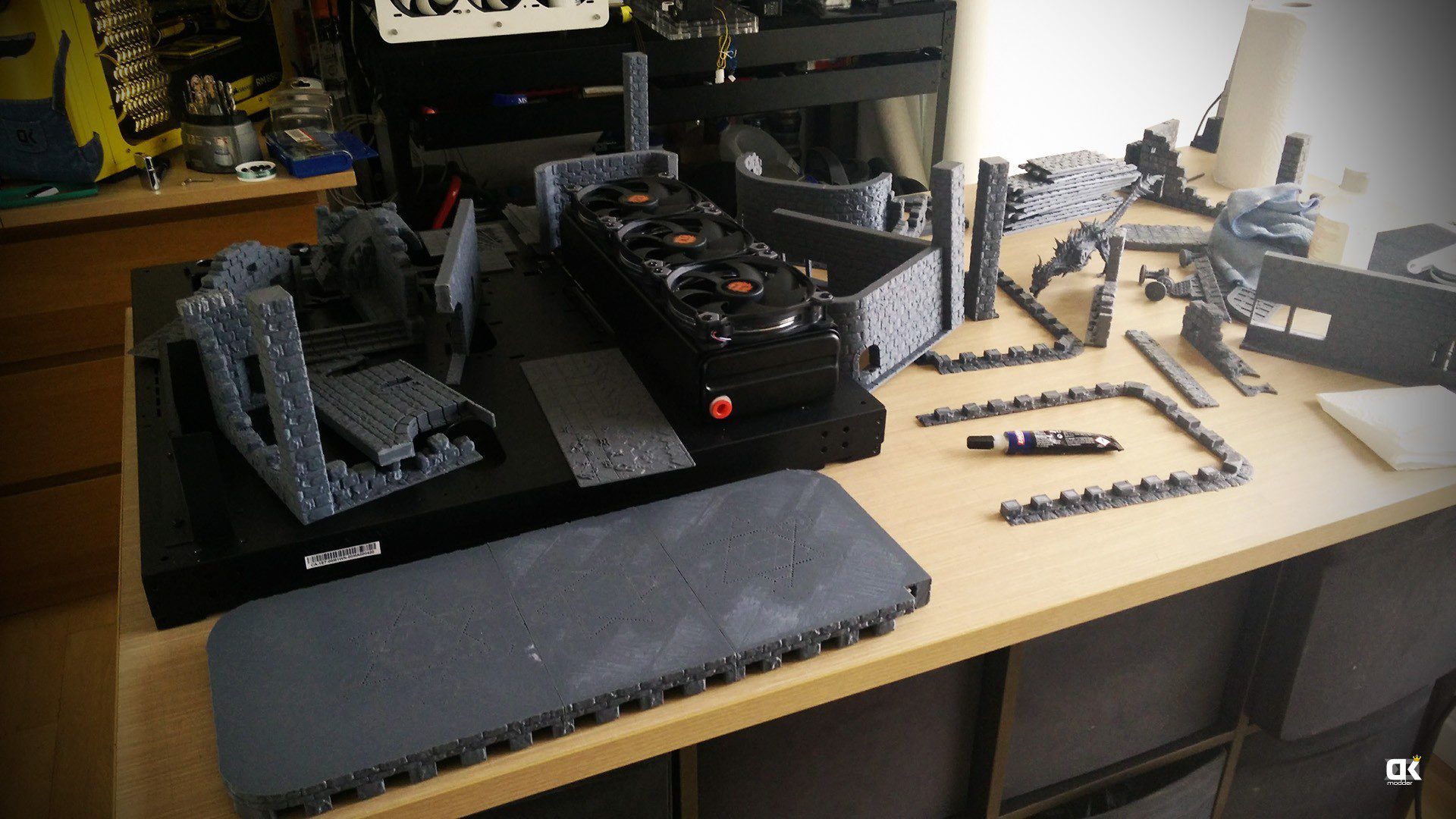

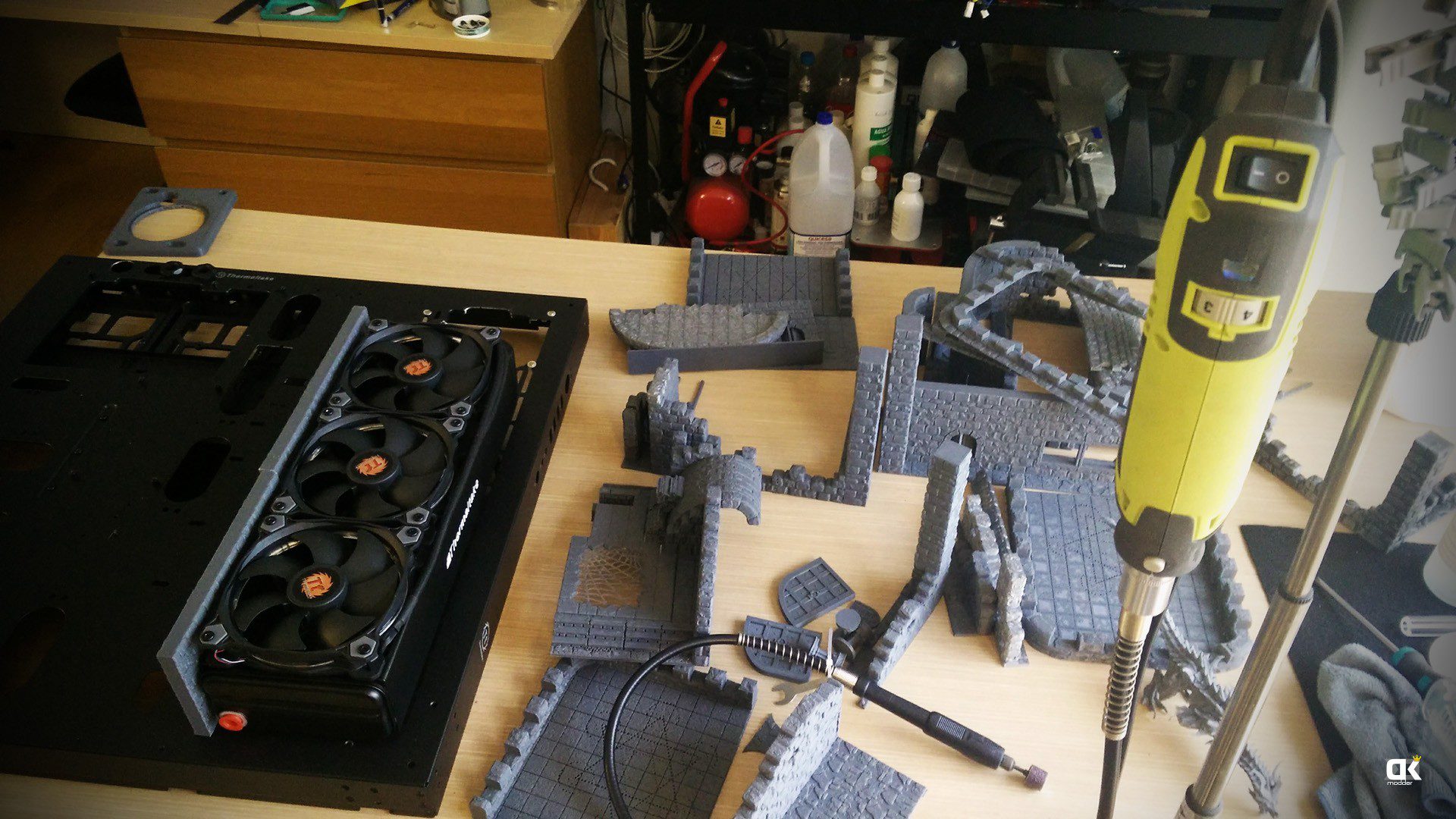

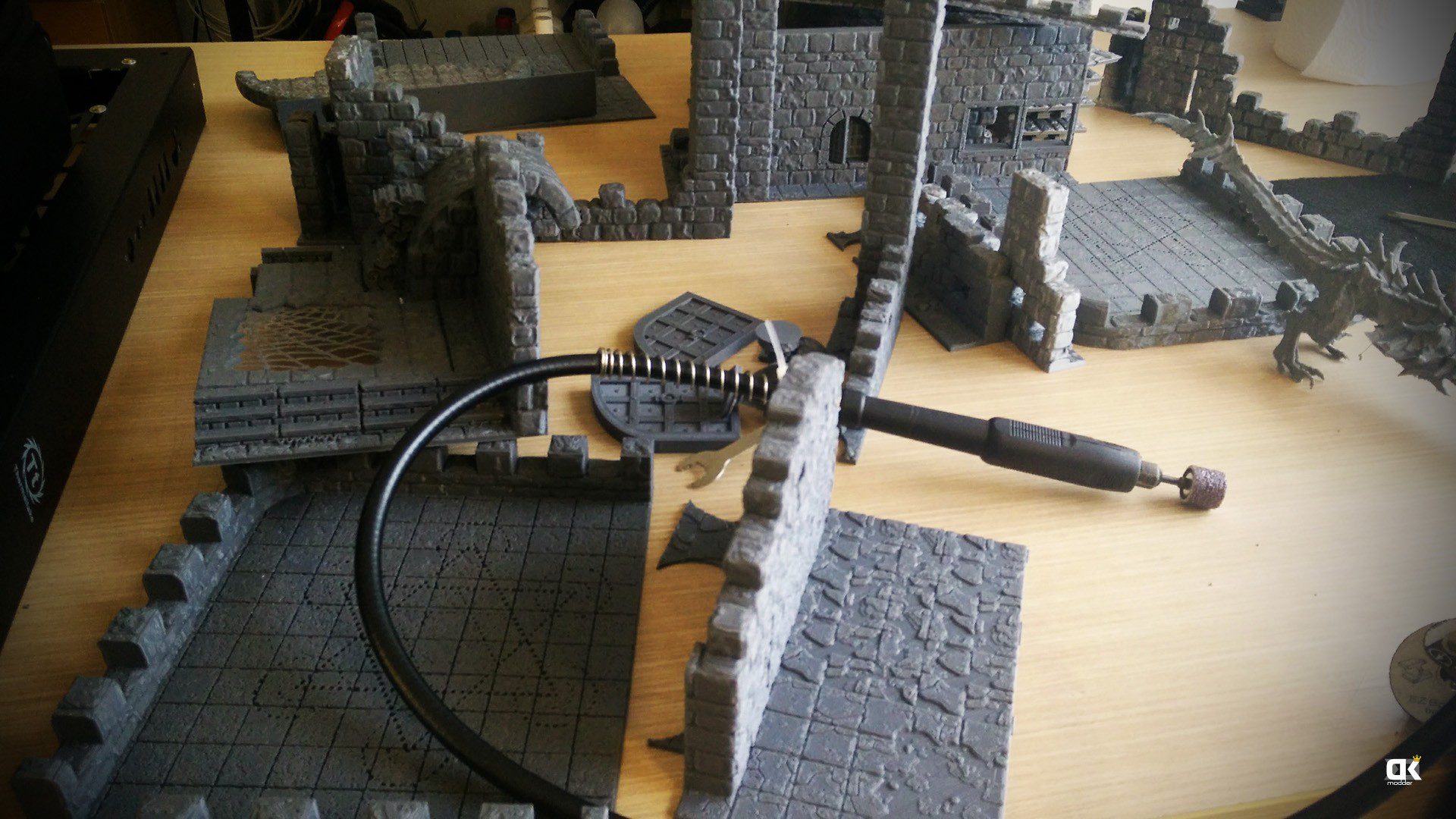

Montando piezas impresas
Una vez impresas todas las piezas, realizo un montaje para comprobar que toda la escala está correcta y que todo ocupa su lugar coincidiendo todo perfectamente, previo al paso de pintar las piezas y hacer el montaje final al chasis.
Prácticamente todas las piezas impresas, en la zona de unión entre piezas, presentan una leve deformación que hará tanto la coincidencia corpórea como el pegado, algo problemático, así que me dispuse a afinar las uniones, lijando dichas zonas para hermanar las piezas mejor.
Os dejo unas imágenes del proceso y el pre-montaje casi terminado.
Una vez impresas todas las piezas, realizo un montaje para comprobar que toda la escala está correcta y que todo ocupa su lugar coincidiendo todo perfectamente, previo al paso de pintar las piezas y hacer el montaje final al chasis.
Prácticamente todas las piezas impresas, en la zona de unión entre piezas, presentan una leve deformación que hará tanto la coincidencia corpórea como el pegado, algo problemático, así que me dispuse a afinar las uniones, lijando dichas zonas para hermanar las piezas mejor.
Os dejo unas imágenes del proceso y el pre-montaje casi terminado.
- Registrado
- 4 Jul 2012
- Mensajes
- 81.337
- Puntos
- 113
- Edad
- 36
DeKa
De profesión Chapuzas
- Registrado
- 6 Jul 2014
- Mensajes
- 312
- Puntos
- 28
- Edad
- 47
Si, en breve publico todo, acabando de redactar. Gracias!
Enviado desde mi A0001 mediante Tapatalk
DeKa
De profesión Chapuzas
- Registrado
- 6 Jul 2014
- Mensajes
- 312
- Puntos
- 28
- Edad
- 47

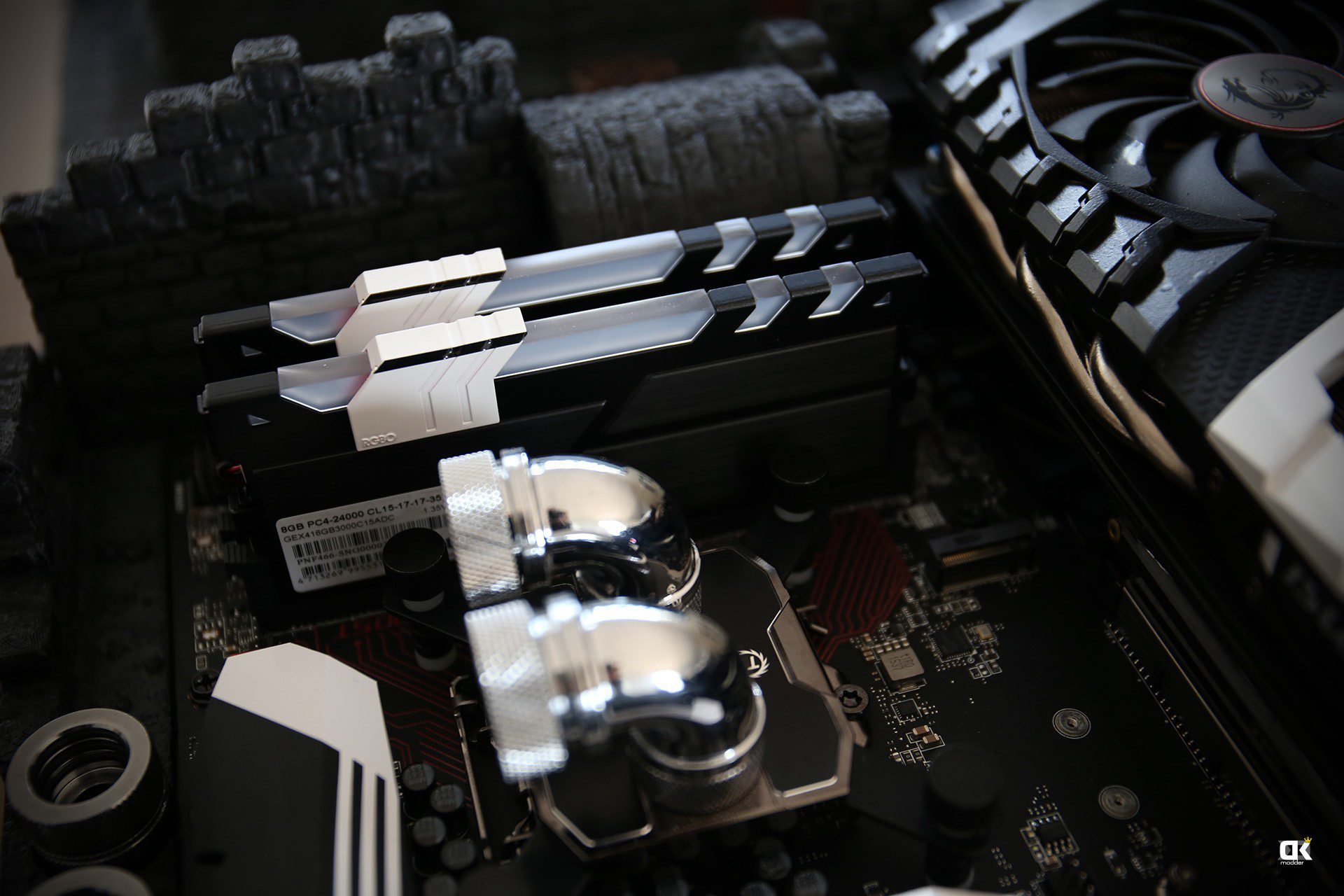

Cable Managment y Sleeve
El cableado del proyecto no se verá, el proyecto está diseñado para que no se vea prácticamente nada, pero quería que lo poco que se viese estuviese saneado, ademas de cómodo al momento de hacer algún upgrade en el futuro. Para ello utilicé clips en el interior para gestionar las rutas de cableado y extensores para los cables de la fuente de alimentación sleeved que le darían al poco cableado que se viese un punto importante, ademas de que todo el cableado que no fuese negro se enfundó a mano.
Os dejo imágenes
Electrónica
Poca electrónica tiene el proyecto, dado que no quiero muchas luces debajo del tablero de ajedrez. Pero hay un tema que me pareció interesante comentar…
Las memorias Geil Evo X tienen dos modos de conexión para gestionar el color de la iluminación, por medio de un cable de alimentación simple que conjunto al conmutador superior nos permite elegir entre 3 colores o un efecto fase de varios colores o, el cable RGB que puede ser gestionado por una placa base con soporte “RGB fusión”. La placa base del proyecto MSI Z170 gaming M5 no dispone de dicha función, y los colores que puedo representar en las memorias con el cable simple de alimentación no son compatibles con el proyecto, así que decidí hacer un cable RGB personalizado con el que conseguiría que la memoria se iluminara en blanco… para interpretar en RGB el color blanco hay que utilizar el R (red) G (Green) y B (blue) al máximo, con estos tres colores en un valor digital de 255 se consigue el color blanco. El cable es muy simple, sencillamente le entrego 12 voltios a los tres canales de colores por medio de un cable molex. Lamentablemente, parece que los leds de las memorias no están calibrados para interpretar correctamente los colores, parece que el color rojo es mucho mas fuerte que los demas, y encendiendo los tres colores consigo un color rosa claro… mejor eso que el rojo estridente, el verde Nvidia o el Azul fuerte que conseguía con el cable simple

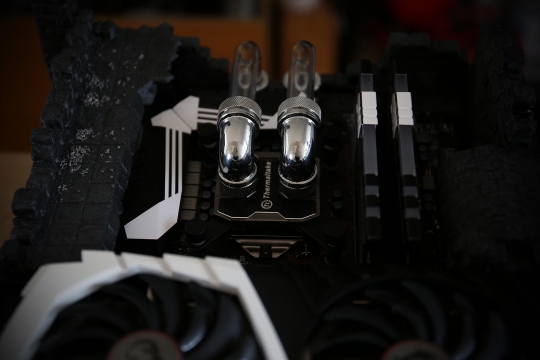

Refrigeración líquida
La refrigeración liquida de este proyecto fue un reto interesante, dado que a diferencia de la mayoría de los casos, no quería que se viese en exceso, que luciera, se viese que había una RL pero que no rompiera el diseño del proyecto con tubos por medio, por tanto decidí sumergir gran parte del loop dentro del pequeño chasis Thermaltake Core P5. Para ello, y solo por dentro del chasis, la RL cuenta con tubería flexible, mucho mas amena de manejar en zonas estrechas pero lo mas importante, zonas que con el paso del tiempo pueden variar y donde la tubería rígida no se amolda.
Detalles como el depo pequeño vertical, escasos tubos hardline a la vista y el liquido blanco convirtieron el resultado en lo que buscaba…
El cableado del proyecto no se verá, el proyecto está diseñado para que no se vea prácticamente nada, pero quería que lo poco que se viese estuviese saneado, ademas de cómodo al momento de hacer algún upgrade en el futuro. Para ello utilicé clips en el interior para gestionar las rutas de cableado y extensores para los cables de la fuente de alimentación sleeved que le darían al poco cableado que se viese un punto importante, ademas de que todo el cableado que no fuese negro se enfundó a mano.
Os dejo imágenes
Electrónica
Poca electrónica tiene el proyecto, dado que no quiero muchas luces debajo del tablero de ajedrez. Pero hay un tema que me pareció interesante comentar…
Las memorias Geil Evo X tienen dos modos de conexión para gestionar el color de la iluminación, por medio de un cable de alimentación simple que conjunto al conmutador superior nos permite elegir entre 3 colores o un efecto fase de varios colores o, el cable RGB que puede ser gestionado por una placa base con soporte “RGB fusión”. La placa base del proyecto MSI Z170 gaming M5 no dispone de dicha función, y los colores que puedo representar en las memorias con el cable simple de alimentación no son compatibles con el proyecto, así que decidí hacer un cable RGB personalizado con el que conseguiría que la memoria se iluminara en blanco… para interpretar en RGB el color blanco hay que utilizar el R (red) G (Green) y B (blue) al máximo, con estos tres colores en un valor digital de 255 se consigue el color blanco. El cable es muy simple, sencillamente le entrego 12 voltios a los tres canales de colores por medio de un cable molex. Lamentablemente, parece que los leds de las memorias no están calibrados para interpretar correctamente los colores, parece que el color rojo es mucho mas fuerte que los demas, y encendiendo los tres colores consigo un color rosa claro… mejor eso que el rojo estridente, el verde Nvidia o el Azul fuerte que conseguía con el cable simple
Refrigeración líquida
La refrigeración liquida de este proyecto fue un reto interesante, dado que a diferencia de la mayoría de los casos, no quería que se viese en exceso, que luciera, se viese que había una RL pero que no rompiera el diseño del proyecto con tubos por medio, por tanto decidí sumergir gran parte del loop dentro del pequeño chasis Thermaltake Core P5. Para ello, y solo por dentro del chasis, la RL cuenta con tubería flexible, mucho mas amena de manejar en zonas estrechas pero lo mas importante, zonas que con el paso del tiempo pueden variar y donde la tubería rígida no se amolda.
Detalles como el depo pequeño vertical, escasos tubos hardline a la vista y el liquido blanco convirtieron el resultado en lo que buscaba…
DeKa
De profesión Chapuzas
- Registrado
- 6 Jul 2014
- Mensajes
- 312
- Puntos
- 28
- Edad
- 47
Pintando el mod
Update 30/04
Procedo a pintar todas las piezas y buscar el efecto envejecido/oscuro comentado anteriormente, un efecto que hasta hoy no había realizado nunca.
Fue una mañana interesante, probando de todo hasta conseguir lo que consideré el mejor resultado. Os había contado que pretendía utilizar un Spray de pintura negra y limpiar rapidamente algunas zonas con un trapo para conseguir lo que os mostraba anteriormente, que si bien funcionaba me parecía que en piezas grandes o en zonas con otros colores pintados previamente, no sería viable, y así fue. Al final lo que hice fue utilizar una pintura acrílica con base solvente para los colores y detalles que veréis en las próximas fotos, una pintura que luego al frotar con un trapo, inclusive un trapo con alcohol, no se movería, para posteriormente aplicar a pincel una pintura acrílica con base agua negra muy diluida (un 50/50 aproximadamente), consiguiendo cierta transparencia y dejando vetas, para que luzca el color previamente pintado, quedando muy oscura en las zonas donde se acumulaba el exceso como los huecos y con menor intensidad en los relieves superiores… el resultado a mi gusto, perfecto… Se puede mejorar, pero para ser la primera vez, muy conforme, os dejo fotos del proceso.

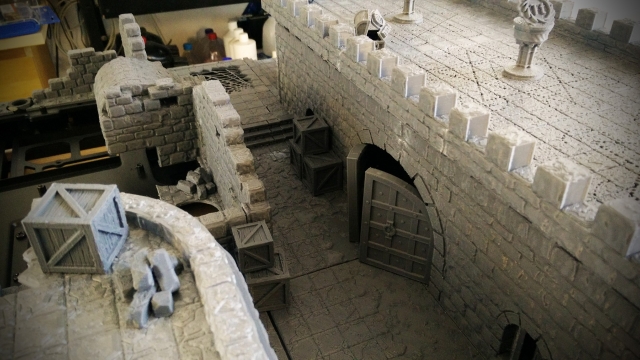

Montaje Final
Una vez todo impreso y pintado, el chasis adaptado y todo revisado, solo queda el montaje final de todo, pegar todas las piezas al chasis, al que previa mente se le instaló del hardware… veamos unas fotos del proceso…
Tablero superior de Ajedrez
Ya quedaba muy poco, lista la parte inferior del proyecto ahora solo queda poner la guinda al pastel con un bonito tablero de Ajedrez en el metacrilato superior del chasis.
El tablero tenía que ser sutil, básicamente para no tapar el 50% del PC con él, y se me ocurrió utilizar el modelo 3D del suelo del proyecto, dibujarlo en 2D y usar estas baldosas como cuadros para del tablero, pero utilizando solo el perímetro de las baldosas. Dibujando un nuevo modelo de suelo y sacándolo con el plotter de corte en un vinilo adhesivo de efecto “arenado”, o como comúnmente se conoce como “glaseado”, que es un material muy fino y parcialmente transparente, conseguí interpretar el tablero de ajedrez sin tapar mucho el interior del proyecto, pero sin perder la practicidad del juego analógico, que quiero que sea funcional
Un detalle importante para el juego de ajedrez en el entorno del proyecto, son las piezas, quería que se armonizaran con el proyecto y no que fueran las típicas piezas convencionales… y lo conseguí con unas piezas de ajedrez especiales, de un tablero personal al que tengo mucho cariño y que ahora perdurarán con el proyecto.
Os dejo unas tomas de todo el proceso…
Update 30/04
Procedo a pintar todas las piezas y buscar el efecto envejecido/oscuro comentado anteriormente, un efecto que hasta hoy no había realizado nunca.
Fue una mañana interesante, probando de todo hasta conseguir lo que consideré el mejor resultado. Os había contado que pretendía utilizar un Spray de pintura negra y limpiar rapidamente algunas zonas con un trapo para conseguir lo que os mostraba anteriormente, que si bien funcionaba me parecía que en piezas grandes o en zonas con otros colores pintados previamente, no sería viable, y así fue. Al final lo que hice fue utilizar una pintura acrílica con base solvente para los colores y detalles que veréis en las próximas fotos, una pintura que luego al frotar con un trapo, inclusive un trapo con alcohol, no se movería, para posteriormente aplicar a pincel una pintura acrílica con base agua negra muy diluida (un 50/50 aproximadamente), consiguiendo cierta transparencia y dejando vetas, para que luzca el color previamente pintado, quedando muy oscura en las zonas donde se acumulaba el exceso como los huecos y con menor intensidad en los relieves superiores… el resultado a mi gusto, perfecto… Se puede mejorar, pero para ser la primera vez, muy conforme, os dejo fotos del proceso.
Montaje Final
Una vez todo impreso y pintado, el chasis adaptado y todo revisado, solo queda el montaje final de todo, pegar todas las piezas al chasis, al que previa mente se le instaló del hardware… veamos unas fotos del proceso…
Tablero superior de Ajedrez
Ya quedaba muy poco, lista la parte inferior del proyecto ahora solo queda poner la guinda al pastel con un bonito tablero de Ajedrez en el metacrilato superior del chasis.
El tablero tenía que ser sutil, básicamente para no tapar el 50% del PC con él, y se me ocurrió utilizar el modelo 3D del suelo del proyecto, dibujarlo en 2D y usar estas baldosas como cuadros para del tablero, pero utilizando solo el perímetro de las baldosas. Dibujando un nuevo modelo de suelo y sacándolo con el plotter de corte en un vinilo adhesivo de efecto “arenado”, o como comúnmente se conoce como “glaseado”, que es un material muy fino y parcialmente transparente, conseguí interpretar el tablero de ajedrez sin tapar mucho el interior del proyecto, pero sin perder la practicidad del juego analógico, que quiero que sea funcional
Un detalle importante para el juego de ajedrez en el entorno del proyecto, son las piezas, quería que se armonizaran con el proyecto y no que fueran las típicas piezas convencionales… y lo conseguí con unas piezas de ajedrez especiales, de un tablero personal al que tengo mucho cariño y que ahora perdurarán con el proyecto.
Os dejo unas tomas de todo el proceso…
DeKa
De profesión Chapuzas
- Registrado
- 6 Jul 2014
- Mensajes
- 312
- Puntos
- 28
- Edad
- 47
Detalles interesantes
Antes de pasar a las fotos del proyecto acabado, quería comentaros unos puntos interesantes, detalles que hacen la diferencia…
Por ejemplo el cover para los puertos traseros de la placa base, un cover para los tornillos del soporte para la fuente de alimentación o simplemente, la armonización del proyecto en 3D con el vaciado de la RL dejando un puerto de purga por debajo del radiador que se asoma por una ventana… Estos detalles a mi me encantan, incluso a veces no los comento por que me parecen muy especiales o personales, pero suelo dedicar les horas y machaques de cabeza que, por supuesto, distan mucho del camino que se toma comúnmente como fácil o rápido para hacer las cosas…
Ademas el Medieval chess scene P5 Casemod by DeKa modder no presenta cables a plena vista, hay que buscarlos, por que lo están evidente, pero cuando uno mira el proyecto con detenimiento se pierde inmediatamente del hecho que es un PC, los detalles sumergen al espectador en una escena medieval de tal modo que no los percibe, gracias también a un diseño pensado para ocultar los todo lo posible.
Otro detalle interesante es que los tubos de la refrigeración líquida también están todo lo oculto que pueden estarlo, si bien hay tubos que son imposibles de ocultar hay que tener en cuenta que los que se ven son una pequeña fracción de lo que se vería en un montaje convencional.
Os dejo algunas imágenes de lo comentado.
Resultado final
Sin mas dilación, os dejo con las tomas finales del proyecto junto a un video resumen
Muchísimas gracias por estar ahí, viviendo los worklogs y el modding.
Muchas gracias a Thermaltake por un concurso impresionante, provocando que los Modders Españoles saquen lo mejor de sí mismos y expresarlo en trabajos de altísima calidad, demostrando que están a la altura de muchos otros a nivel internacional.
Muchas gracias a las marcas que apoyaron a Thermaltake y colaboraron en igual medida para que este evento se hiciera realidad.
Muchas gracias también el Chapuzas Informático y a Luzma, por gestionar de manera impecable un concurso de esta índole.
Muchas gracias a mis compañeros modders seleccionados, en especial a Aitor, con el cual viví una competición sana y constructiva, ademas de muy emocionante.
1salu2!!
Antes de pasar a las fotos del proyecto acabado, quería comentaros unos puntos interesantes, detalles que hacen la diferencia…
Por ejemplo el cover para los puertos traseros de la placa base, un cover para los tornillos del soporte para la fuente de alimentación o simplemente, la armonización del proyecto en 3D con el vaciado de la RL dejando un puerto de purga por debajo del radiador que se asoma por una ventana… Estos detalles a mi me encantan, incluso a veces no los comento por que me parecen muy especiales o personales, pero suelo dedicar les horas y machaques de cabeza que, por supuesto, distan mucho del camino que se toma comúnmente como fácil o rápido para hacer las cosas…
Ademas el Medieval chess scene P5 Casemod by DeKa modder no presenta cables a plena vista, hay que buscarlos, por que lo están evidente, pero cuando uno mira el proyecto con detenimiento se pierde inmediatamente del hecho que es un PC, los detalles sumergen al espectador en una escena medieval de tal modo que no los percibe, gracias también a un diseño pensado para ocultar los todo lo posible.
Otro detalle interesante es que los tubos de la refrigeración líquida también están todo lo oculto que pueden estarlo, si bien hay tubos que son imposibles de ocultar hay que tener en cuenta que los que se ven son una pequeña fracción de lo que se vería en un montaje convencional.
Os dejo algunas imágenes de lo comentado.
Resultado final
Sin mas dilación, os dejo con las tomas finales del proyecto junto a un video resumen
Muchísimas gracias por estar ahí, viviendo los worklogs y el modding.
Muchas gracias a Thermaltake por un concurso impresionante, provocando que los Modders Españoles saquen lo mejor de sí mismos y expresarlo en trabajos de altísima calidad, demostrando que están a la altura de muchos otros a nivel internacional.
Muchas gracias a las marcas que apoyaron a Thermaltake y colaboraron en igual medida para que este evento se hiciera realidad.
Muchas gracias también el Chapuzas Informático y a Luzma, por gestionar de manera impecable un concurso de esta índole.
Muchas gracias a mis compañeros modders seleccionados, en especial a Aitor, con el cual viví una competición sana y constructiva, ademas de muy emocionante.
1salu2!!
electro7
Patochapuzas
- Registrado
- 15 Feb 2017
- Mensajes
- 1.170
- Puntos
- 113
Absolutamente impresionante. Hasta el último detalle esta pensado. Demos gracias a la extensión en el plazo de presentación que te ha permitido terminar tal colosal mod.
Suerte en el concurso.
Enviado desde mi SM-T550 mediante Tapatalk
Suerte en el concurso.
Enviado desde mi SM-T550 mediante Tapatalk
DeKa
De profesión Chapuzas
- Registrado
- 6 Jul 2014
- Mensajes
- 312
- Puntos
- 28
- Edad
- 47
Y a mi!!! XD
Solo un poco!, es que no veas lo lenta que va la impresora OMG!
Ya ves, bendita extensión!
Pues si compañero, unos trabajos impresionantes todos, un privilegio estar entre uno de ellos!
De verdad, gracias a todos!, estos comentarios son el combustible que alimentan mis incansables ganas de seguir haciendo mas locuras como estas!!
Por otro lado, notifico a @Borja Rodríguez, worklog completo!
1salu2!
- Registrado
- 4 Jul 2012
- Mensajes
- 81.337
- Puntos
- 113
- Edad
- 36
Cerrado dentro del plazo ampliado.
